Cung cấp bồn chứa khí Argon

by Khí Việt Nam

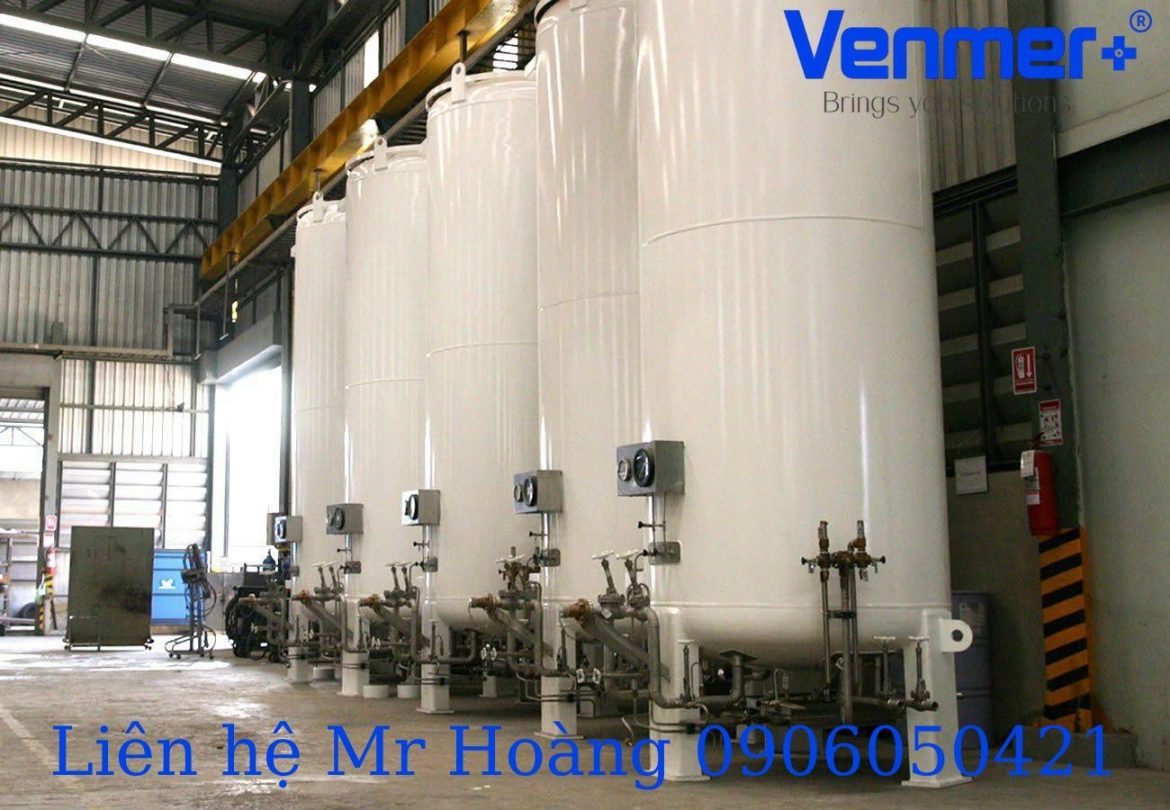

Bồn Ar 25m3

Bồn chứa khí hóa lỏng do CÔNG TY TNHH VENMER VIỆT NAM cung cấp có nhiều loại. Bao gồm khí CO2 lỏng, khí O2 lỏng, khí Nito lỏng, Bồn chứa khí Argon. Có nhiều loại bồn chất lượng cao với thể thích chứa khí hóa lỏng đa dạng. Bồn chứa khí lỏng từ 6m3 – 50m3.

Một số hình ảnh về bồn khí lỏng:

Vận chuyển bồn chứa khí. Bồn chứa khí Argon
Bồn chứa khí lỏng. Bồn chứa khí Argon
Bồn chứa khí hóa lỏng. Bồn chứa khí Argon
Lắp đặt bồn khí công nghiệp. Bồn chứa khí Argon
Vận chuyển bồn lỏng. Bồn chứa khí Argon
  • Bồn cao áp bồn 2 lớp: Bồn khí CO2 lỏng, Bồn chứa khí Argon, bồn khí Nito lỏng, bồn khí Oxi lỏng
  • Sản xuất lắp đặt Bồn 2 lớp: Bồn Nitơ, Bồn Oxy, Bồn Argon, Bồn CO2 lỏng. Xe bồn vận chuyển khí Nitơ, khí Oxy, Khí Argon, Khí CO2 lỏng
  • Trạm bồn phân phối khí, Trạm chiết nạp Nitơ Oxy Argon CO2.
  • Chất liệu: Thép không gỉ
  • Sử dung: Bồn chứa Khí Nitơ – Oxy – Argon lỏng
  • Sản xuất, lắp đặt trạm gas Lpg, Nitơ, Oxy, CO2, Argon

Bảng thông số kỹ thuật

Thông số thiết kế – Cryogenic Storage Tank
Tiêu chuẩn thiết kế ASME 8.1
Sứa chứa                                    – Tấn 3 – 300T
Thể tích bồn                                – M3 3 – 300 m3
Môi chấtLCO2 – LO2 – LAR – LN2 – LO2
Áp suất Thiết kế         – bar 17,6 ~23
 Hoạt động     – bar  16 ~22
Nhiệt độ Thiết kế         – oC -40 ÷ 50
 Hoạt động     – oC  50
Áp suất kiểm tra Thủy lực       – bar 26 ~ 33
 Khí nén         – bar  –
NDT RT                  – % 60 ~100
 UT                  – % 25 ~ 100
Cách nhiệt Độ sâu chân không ≤ 0.5 Torr
 Vật liệu cách nhiệt Bột Perlite
Vật liệu vỏ ngoàiCT3 hoặc SS400
Vật liệu thân trongSA240-304 / SA516 – GR70N
Hệ số ăn mòn 0
Hệ số mối hàn 1
Khối lượng Rỗng              – kg  1000 – 20000
 Hoạt động     – kg  2000 – 40000
Bồn chứa khí Argon

Bồn chứa khí hóa lỏng

Xe bồn chứa khí hóa lỏng

Tên:Bồn chứa Ulysses có 3 phiên bản: Nhôm (vàng), Thép hoặc hợp kim (tùy chọn)
Mô tả sản phẩm:Xe bồn chứa khí hóa lỏng cho LO2, LAr, LCO2, LN20
Dung tíchtừ 2,000 đến 58,000 lít
Áp suất làm việc:từ 3 đến 24 bar
Nhiệt độ thiết kế:-196°C
Mã thiết kế:EN 13530/TPED (optional ASME VIII)
Chứng nhận:PED,GOST,TPED, ADR
Cách nhiệt:Cách nhiệt nhiều lớp bằng chân không
Vật liệu:Lớp bồn trong bằng thép không gỉ hoặc nhôm.
Lớp bồn ngoài bằng thép không gỉ, thép carbon hoặc nhôm
Lớp phủ bên ngoài bồn chứa khí hóa lỏng:phủ bên ngoài bằng sơn 3 lớp màu trắng(có thể lựa chọn yêu cầu thêm logo)
Bố trí đường ống:tất cả đường ống và van bằng thép không gỉ
Các thiết bị đã bao gồm:Dàn hóa hơi tăng áp
 Van an toàn cho bồn ngoài và bồn trong
 bố trí các đường ống dẫn đầy đủ cho hoạt động bình thường
Bồn chứa khí Argon

Thông số cơ bản

Chúng tôi bán bồn chứa khí hóa lỏng như sau. Bồn chứa khí Argon:

Đối với khí CO2 lỏng:

Đối với khí O2 lỏng:

Đối với khí Nito lỏng:

Đối với khí Argon lỏng. Bồn chứa khí Argon:

Bồn chứa khí hóa lỏng được kiểm định kỹ thuật an toàn của các cơ quan chức năng. Chứng nhận kiểm định an toàn và cấp giấy phép đủ điều kiện hoạt động.

Ngoài những thiết bị bồn chứa khí hóa lỏng dạng lớn, chúng tôi cung cấp bình XL45 chứa khí hóa lỏng nhỏ. Quý khách hàng có nhu cầu liên hệ với chúng tôi để được tư vấn và báo giá.

Đặc điểm của bình XL45 mô tả dưới đây:

Bồn chứa khí hóa lỏng XL45 là loại bồn chứa khí lỏng loại nhỏ, chứa được các khí như khí O2 lỏngkhí CO2 lỏngkhí Ar lỏng và khí Nito lỏng. Bồn chứa khí Argon

Một đặc điểm tiện lợi của bồn chứa khí hóa lỏng XL45 là loại bình này rất nhỏ gọn. Kết cấu đơn giản, không chiếm diện tích để bình. Bình chứa khí lỏng XL45 sử dụng kết hợp với dàn hóa hơi để chuyển đổi khí lỏng sang khí để sử dụng. Bồn chứa khí Argon

Hệ số an toàn của bồn chứa khí hóa lỏng XL45 rất cao, do kết cấu của bình có van an toàn, đĩa phòng nổ và núm hút chân không sẽ bật ra khi sự cố rò rỉ lõi trong. Núm hút chân không dùng để kết nối vỏ bình với máy hút chân không. Khi chân không giữa lớp vỏ và lớp lõi trong được hút sâu thì núm hút được hút chặt vào bên trong. Trường hợp rò rỉ lõi trong khiến khí lỏng rò ra ngoài giữa 2 lớp thì chân không bị mất, áp xuất dương sinh ra. Khi áp xuất sinh ra đến ngưỡng cân bằng với áp xuất tự nhiện ngoài trời thì núm hút chân không bật ra. Đảm bảo an toàn cho vỏ bình trường hợp bị rò rỉ lõi trong. Bồn chứa khí Argon

Cấu tạo của bồn chứa khí lỏng XL45 gồm 2 lớp. Bồn chứa khí Argon:

  • Lớp lõi trong: Inox dầy 2.5mm
  • Lớp vỏ ngoài: Inox dầy 3mm

Trên đỉnh bình có:

  • Van an toàn
  • Van điều áp
  • Van phóng không
  • Van lỏng
  • Đồng hồ đo áp xuất

Van lỏng có nhiệm vụ cung cấp khí lỏng từ bồn chứa khí hóa lỏng sang dàn hóa hơi. Khí lỏng sau khi qua giàn hóa hơi sẽ biến đổi thành khí để cấp vào máy

Van phóng không chỉ dùng cho lúc nạp khí lỏng vào bình XL45. Khi nạp, đưa khí lỏng vào van lỏng, mở van phóng không.

Van khí: Trong trường hợp không dùng dàn hóa hơi, đơn vị sử dụng lấy khí ra dùng trực tiếp từ van này.

Van điều áp: Dùng để điều chỉnh mức áp xuất cho phù hợp với nhu cầu của đơn vị sử dụng.

Các loại khí lỏng bình XL45 có thể lưu trữ:

Với hơn 10 năm kinh nghiệm làm trong ngành khí công nghiệp, cung cấp bồn chứa khí hóa lỏng. Công ty TNHH Venmer Việt Nam có đầy đủ kinh nghiệm và nhân sự để đáp ứng các yêu cầu của Quý khách hàng. Chúng tôi cam kết mang lại sự hài lòng cho khách hàng khi sử dụng dịch vụ của chúng tôi.

Liên hệ: Mr Hoàng 09.06.05.04.21
