Những đặc tính ưu việt của bồn chứa khí CO2 lỏng

by Bùi Thị Hà

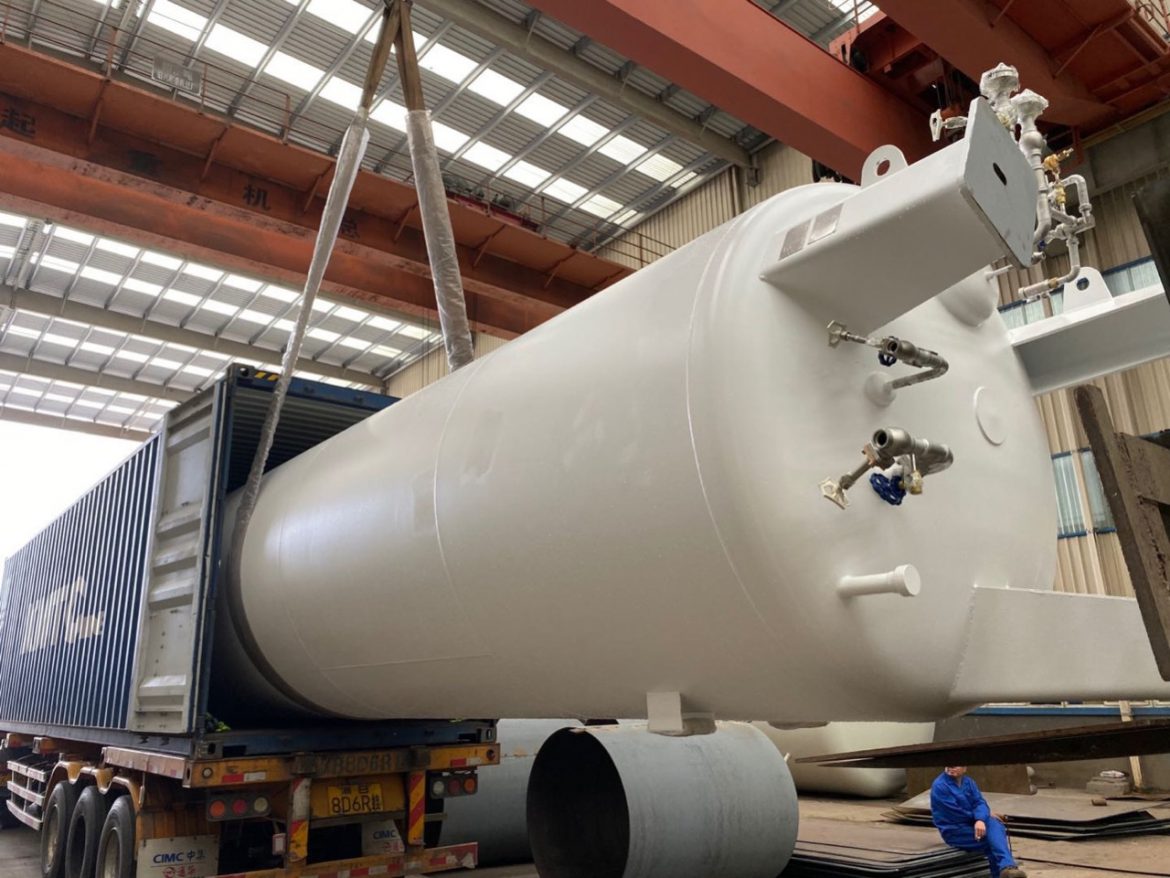

Bôn chứa CO2 lỏng

Bồn chứa CO2 lỏng là gì ? Có mấy kiểu bồn chứa CO2? Thông số kỹ thuật như thế nào . Hãy cùng Công Ty TNHH Venmer tìm hiểu qua bài viết dưới đây nhé !

Mục lục

Bồn chứa CO2 lỏng là gì?

bồn chứa khí CO2
Bồn chứa CO2 lỏng là gì ?

Bồn CO2 lỏng chính là loại bồn chứa dạng khí lỏng CO2, mà khí CO2 lỏng là một hợp chất nếu ở điều kiện bình thường sẽ có dạng khí trong khí quyển trái đất, bao gồm có một nguyên tử các bon kết hợp với 2 nguyên tử oxy và được gọi dưới dạng công thức hóa học là CO2. Đồng thời đây cũng là một hợp chất hóa học rất phổ biến, nếu ở thể rắn chúng được gọi là băng khô.

Ứng dụng của bồn chứa CO2 lỏng

bồn chứa co2 lỏng dùng làm gì
Bồn chứa CO2 có ứng dụng như thế nào?

Bồn chuyên dụng để chứa khí CO2 lỏng được ứng dụng trong những trường hợp sau:

  • Tại khu vực có nhu cầu sử dụng lớn loại bồn này được ứng dụng trong việc phân phối và lưu trữ.
  • Bồn được thiết kế cho nhiều sự lựa chọn, có dung tích chứa từ 5m3 đến 100m3 sẵn có. Thể tích thực cao hơn thể tích thiết kế ít nhất 3%, có áp suất ổn định, lượng lưu trữ được lâu hơn và tỷ lệ hóa hơi tự nhiên sẽ thấp hơn rất nhiều.
  • Việc lưu trữ bằng bồn khí CO2 lỏng sẽ mang lại hiệu quả hơn, năng suất hơn, dung tích lớn hơn so với việc lưu trữ ở điều kiện tiêu chuẩn của khí thông thường.

Công nghệ chế tạo bồn chứa CO2 lỏng

công nghệ bồn chứa co2 lỏng
Công nghệ chế tạo bồn chứa CO2

Bồn chuyên dụng để khí CO2 lỏng được chế tạo theo công nghệ hiện đại, tiên tiến nên rất an toàn.

  • Kết cấu của bồn chứa được thiết kế bằng 2 lớp vỏ lồng vào với nhau bởi nhiệt đọ hoá lỏng của CO2 nhỏ hơn – 40 độ C. Bên cạnh đó giữa hai lớp vỏ là các vật liệu hút chân không và cách nhiệt để ngăn chặn tình trạng trao đổi nhiệt giữa hai lớp vỏ
  • Sử dụng bột đá trân châu trong công nghệ cách nhiệt và hút chân không nên bồn để chứa CO2 lỏng có chất lượng rất tốt và tuổi thọ lâu dài.
  • Công nghệ chế tạo hiện đại, các thiết bị chính được nhập khẩu từ châu Âu.
  • Chân không được kiểm tra một cách tuyệt đối, 100% các mối hàn được chụp siêu âm và dùng quang phổ để kiểm tra sự rò rỉ.
  • Vỏ bồn được sơn bằng vật liệu nhập khẩu từ Anh nên rất bền đẹp và có tuổi thọ cao.
  • Cơ chế hoạt động dễ dàng và an toàn, công tác bảo trì trở nên đơn giản bởi hệ thống đường nước được nâng cao.
  • Có thể thực hiện kiểu thẳng đứng hay kiểu nằm ngang theo yêu cầu của khách hàng.
  • Bồn chuyên dụng để chứa khí CO2 lỏng chứa đầy đủ các hệ thống van điều khiển, van an toàn, áp kế, nhiệt kế, báo mức luôn được lắp đặt sẵn và được kiểm định về mức độ an toàn của Trung tâm kiểm định Bộ LĐTBXH.
  • Thời gian bảo hành của loại bồn này lâu dài lên đến khoảng 2 năm.

Thông số kỹ thuật bồn chứa CO2 lỏng

Sau đây là những thông số kỹ thuật chi tiết của loại bồn chứa chuyên dụng dành cho CO2 lỏng:

Nội dungLớp vỏ trongLớp vỏ ngoài
Số lớp vỏ2 lớp
Loại bồnBồn theo kiểu thẳng đứng hay nằm nghiêng, lớp vỏ sử dụng công nghệ cách nhiệt và hút chân không.
Áp suất thử nghiệm2.3 MpaNgoài áp 0,1 Mpa
Áp suất làm việc2.2 MpaÁp suất chân không (-760mmHg)
Dung tích chứa thựcTừ 5-100 m3
Dung tích theo thiết kế> 0,5m3
Nhiệt độ thiết kế≤ -40 0CTheo nhiệt độ ngoài trời
Nhiệt độ làm việc-40 0CTheo nhiệt độ ngoài trời
Chất lỏng chứaLiquid carbon dioxide.Hạt Perllic
Áp suất thử3.0 Mpa/
Áp suất van an toàn2.3 Mpa/
Tốc độ hóa hơi tự nhiên (%/ngày)≤ 0.65/
Chất liệuQ235-B , SA240-304CT-3 hoặc SS400
thông số kỹ thuật bồn chứa co2 lỏng

 Các loại dung tích và kích thước cơ bản

Chúng ta sẽ đi tìm hiểu dung tích và kích thước cơ bản theo loại bồn thẳng đứng và loại bồn nằm ngang.

Bồn thẳng đứng

Bồn chứa CO2 lỏng dạng thẳng đứng

Bồn thẳng đứng bao gồm dung tích và kích thước cơ bản như sau:

LoạiDung tích chứa thực (m3)Áp suất làm việc (Mpa)Đường kính (mm)Chiều cao (mm)Trọng lượng (kg)Tỷ lệ tăng áp lực (Kpa/ngày)
CFL-5/2.252.2F 1912H 5280~ 5988<35
CFL-10/2.210F 2216H 6580~ 9015<35
CFL-15/2.215F 2216H 8850~ 12360<35
CFL-20/2.220F 2620H 8060~ 14865<35
CFL-30/2.230F 2900H 8630~ 21350<35
CFL-50/2.250F 3100H 11776~ 32868<35
CFL-100/2.2100F 3500H 15936~ 59518<35

Bồn nằm ngang

bồn co2 nằm ngang

Bồn chứa CO2 lỏng nằm ngang cũng giống như bồn thẳng đứng cũng phân theo từng dung tích và kích thước khác nhau.

LoạiDung tích chứa thực (m3)Áp suất làm việc (Mpa)Đường kính (mm)Chiều cao (mm)Trọng lượng (kg)Tỷ lệ tăng áp lực (Kpa/ngày)
CFL-5/2.252.2F 1912H 5280~ 5988<35
CFL-10/2.210F 1912H 5280~ 5988<35
CFL-15/2.215F 1912H 5280~ 5988<35
CFL-20/2.220F 1912H 5280~ 5988<35
CFL-30/2.230F 1912H 5280~ 5988<35
CFL-50/2.250F 1912H 5280~ 5988<35
CFL-100/2.2100F 1912H 5280~ 5988<35

Bài viết trên đây chúng tôi đã chia sẻ tất tần tật về loại bồn để chứa khí CO2 lỏng. Với những thông tin hữu ích này chắc chắn rằng các bạn đã nắm vững về ứng dụng, công nghệ chế tạo, các thông số kỹ thuật để có sự lựa chọn phù hợp và đúng đắn nhất.

Nếu bạn đang cần được tư vấn thiết kế hay mua bồn chứa khí hóa lỏng công nghiệp, bồn chứa oxy lỏng cũ mới thì đừng ngần ngại mà hãy liên hệ ngay với Công ty TNHH Venmer Việt Nam chúng tôi để được hỗ trợ tư vấn. Đội ngũ kỹ thuật và công nhân kinh nghiệm, nhiệt tình cùng với chất lượng sản phẩm luôn đảm bảo sẽ làm cho bạn hài lòng nhất.

Liên hệ ngay với chúng tôi để được tư vấn và bảo giá phù hợp .

Liên hệ: Mr Hoàng 09.06.05.04.21
