Bình XL45 chứa khí hóa lỏng.Hệ thống đường ống khí Oxy cho xe cá
- Bình XL45 dùng chứa khí hóa lỏng như các hệ thống bồn chứa, bồn trạm có sức chứa lớn. Nhưng thay vì đó nó là hệ thống các bình chứa dạng nhỏ hơn. O2/N2/Ar/CO2 lỏng dạng nhỏ như bình XL45. Sử dụng trực tiếp được cấp qua dàn hóa hơi trao đổi nhiệt, sau đó qua điều áp khí đến người sử dụng. Hệ thống được liên hoàn, lượng khí ổn định và độ sạch cao do được lấy từ nguồn khí hóa lỏng trực tiếp.
- Hiện nay đã có nhiều nhà sản xuất sử dụng hệ thống này như là hệ thống chính trong nhà máy. Do tính gọn và sản xuất tập trung, tiện lợi, an toàn. Nó đã mang ý tưởng đến người dùng công nghiệp cũng như các hệ thống bệnh viện nhỏ áp dụng.
- Phù hợp với khách hàng sử dụng khí với khối lượng vừa phải. Sản lượng khoảng 100 bình khí nén 40L trở lên được áp dụng.
- Đặc biệt do tính gọn nhẹ của hệ thống. Nên việc triển khai áp dụng cho từng khách hàng cụ thể sẽ rất nhanh chóng chính xác và hiệu quả.
- Bình XL45 chứa khí hóa lỏng rất an toàn trong quá trình sử dụng.
- Kết nối các bình XL45 để cung cấp khí cho toàn bộ nhà máy.
Sơ đồ nguyên lý cấp khí bằng bình XL45 chứa khí hóa lỏng
Vỏ bình XL45 là loại bồn chứa khí lỏng loại nhỏ, chứa được các khí như khí O2 lỏng, khí CO2 lỏng, khí Ar lỏng và khí Nito lỏng.
Một đặc điểm tiện lợi của bình chứa khí lỏng XL45 là loại bình này rất nhỏ gọn. Kết cấu đơn giản, không chiếm diện tích để bình. Bình XL45 chứa khí hóa lỏng sử dụng kết hợp với dàn hóa hơi để chuyển đổi khí lỏng sang khí để sử dụng.
Hệ số an toàn của vỏ bình XL45 chứa khí hóa lỏng rất cao, do kết cấu của bình có van an toàn. Đĩa phòng nổ và núm hút chân không sẽ bật ra khi sự cố rò rỉ lõi trong. Núm hút chân không dùng để kết nối vỏ bình với máy hút chân không. Khi chân không giữa lớp vỏ và lớp lõi trong được hút sâu thì núm hút được hút chặt vào bên trong. Trường hợp rò rỉ lõi trong khiến khí lỏng rò ra ngoài giữa 2 lớp thì chân không bị mất, áp xuất dương sinh ra. Khi áp xuất sinh ra đến ngưỡng cân bằng với áp xuất tự nhiện ngoài trời thì núm hút chân không bật ra. Đảm bảo an toàn cho vỏ bình trường hợp bị rò rỉ lõi trong.
Cấu tạo của vỏ bình XL45 chứa khí hóa lỏng gồm 2 lớp:
- Lớp lõi trong: Inox dầy 2.5mm
- Lớp vỏ ngoài: Inox dầy 3mm
Trên đỉnh của vỏ bình XL45 có:
- Van an toàn
- Van điều áp
- Van phóng không
- Van lỏng
- Đồng hồ đo áp xuất
Van lỏng có nhiệm vụ cung cấp khí lỏng từ bình sang dàn hóa hơi. Khí lỏng sau khi qua giàn hóa hơi sẽ biến đổi thành khí để cấp vào máy
Van phóng không chỉ dùng cho lúc nạp khí lỏng vào vỏ bình XL45. Khi nạp, đưa khí lỏng vào van lỏng, mở van phóng không.
Van khí: Trong trường hợp không dùng dàn hóa hơi, đơn vị sử dụng lấy khí ra dùng trực tiếp từ van này.
Van điều áp: Dùng để điều chỉnh mức áp xuất cho phù hợp với nhu cầu của đơn vị sử dụng.
Các loại khí lỏng có thể dùng vỏ bình XL45 lưu trữ:
- Khí CO2 lỏng: 190kg CO2 lỏng (Bình CO2 lỏng XL45)
- Khí O2 lỏng: 180kg O2 lỏng ( Bình O2 lỏng XL45)
- Khí N2 lỏng: 120kg N2 lỏng ( Bình N2 lỏng XL45)
- Khí Ar lỏng: 220kg Ar lỏng ( Bình Ar lỏng XL45)

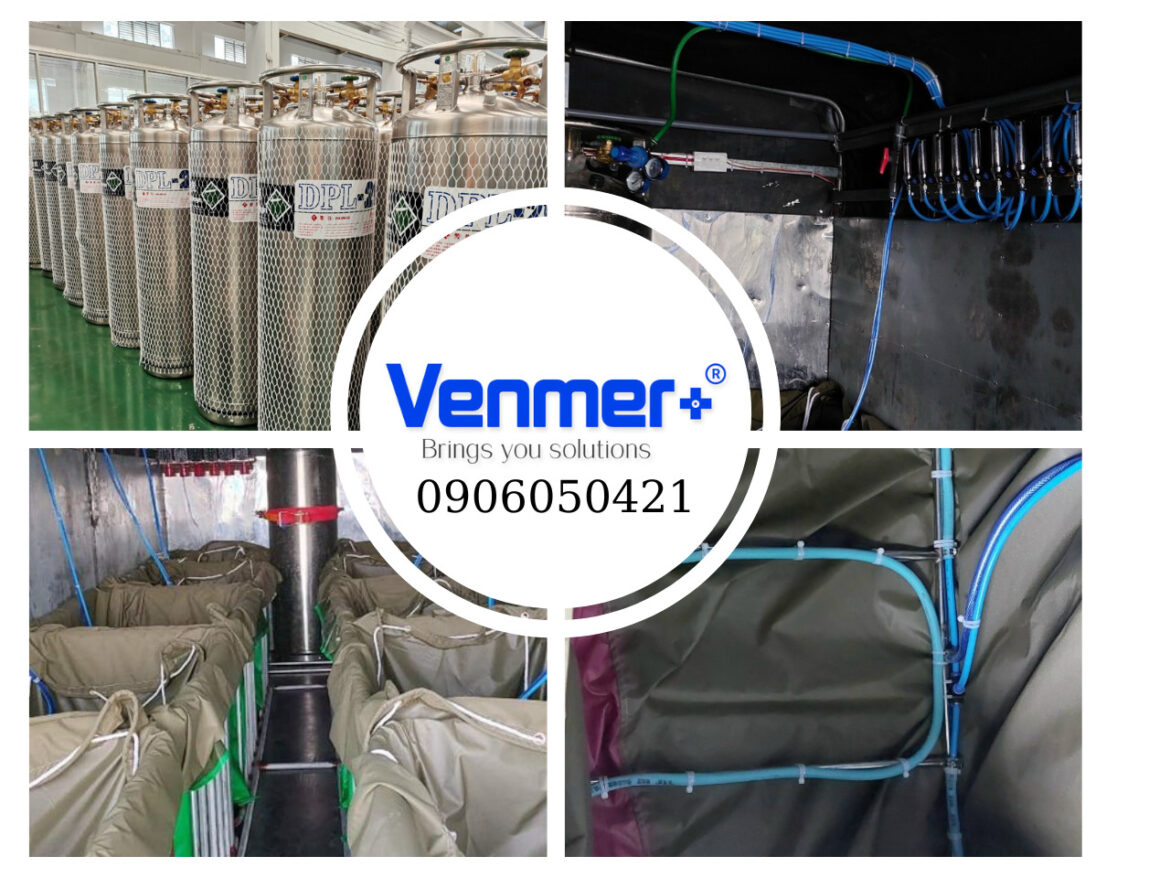

Hệ thống đường ống khí Oxy cho xe cá
Cung cấp và lắp đặt hệ thống đường ống khí Oxy cho xe chở cá theo nhu cầu sử dụng của Quý khách hàng.
Công ty TNHH Venmer Việt Nam là đơn vị chuyên nhập khẩu, phân phối trực tiếp vỏ bình XL45 chứa khí hóa lỏng trên toàn quốc. Chúng tôi cam kết cung cấp hàng chất lượng cao và bảo hành 1 năm đối với vỏ bình XL45 trên toàn quốc.
Liên hệ để được tư vấn và báo giá phù hợp cho nhu cầu của Quý khách hàng.
Liên hệ: Mr Hoàng 09.06.05.04.21
