Đường ống cung cấp khí CO2 trong nhà máy

by Khí Việt Nam
Đường ống khí CO2

Đường ống khí CO2 trong nhà máy được sử dụng là loại ống thép đúc liền mạch. Thông thường sử dụng ống thép đúc dầy 4-6mm, hoặc sử dụng ống Inox 3mm, đường kính 32mm.

Khí CO2 chứa trong bồn chứa khí hóa lỏng, các bồn thông dụng như sau:

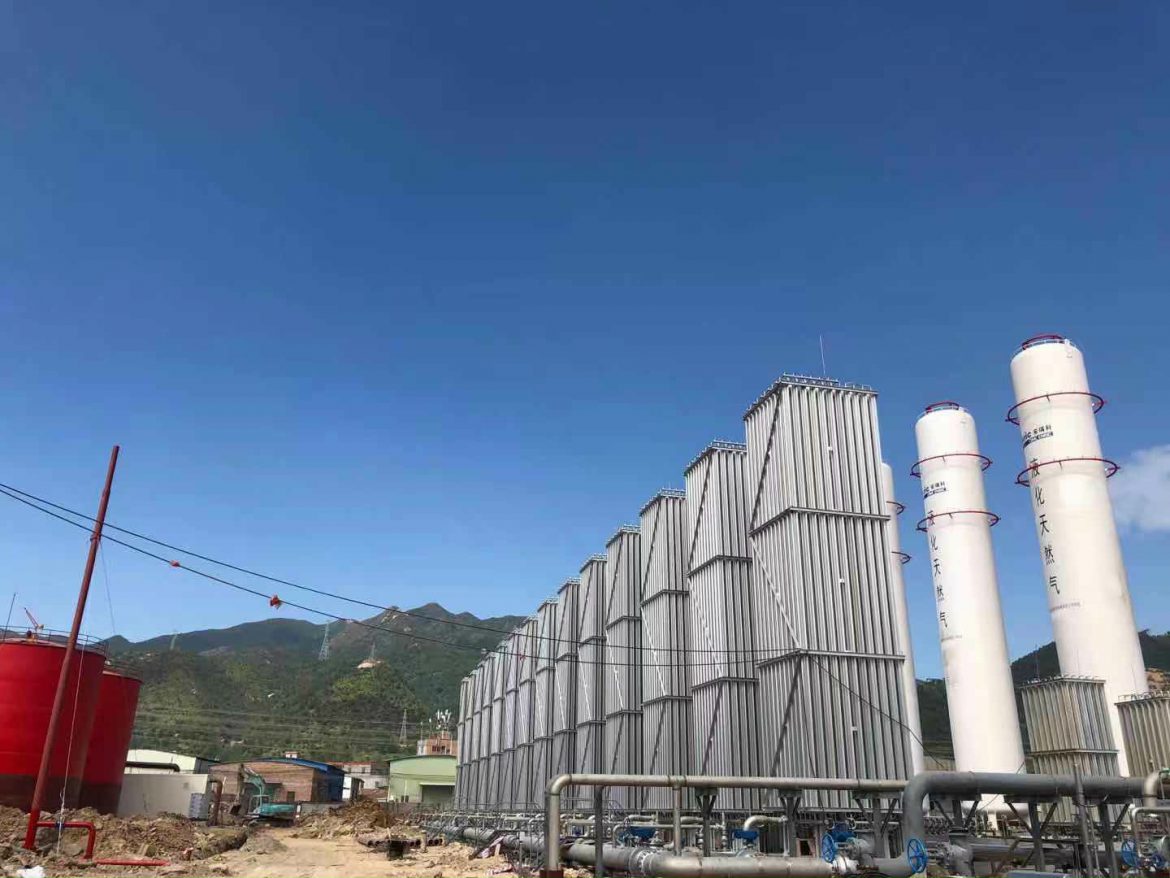

Bồn chứa khí CO2 hóa lỏng và dàn hóa hơi

Khí CO2 lỏng được hóa hơi qua dàn hóa hơi, qua hệ thống van van toàn, van điều áp cung cấp cho nhà máy bằng đường ống khí CO2.

Đường ống khí CO2 chạy từ dàn hóa hơi đi vào bên trong nhà máy

Đường ống khí CO2 được đấu nối sau dàn hóa hơi, chạy dọc theo tường nhà máy hoặc trên các kết cấu thép phía trên dầm của kết cấu thép.

Đường ống CO2

Đường ống cấp khí CO2 chạy dọc theo dầm của cầu trục trong nhà máy.

Sau khi thi công đường ống cấp khí xong, toàn bộ đường ống được bịt kín và bơm khí Nito vào thử áp trong thời gian 24 tiếng, đảm bảo không tụt áp.

Tại mỗi điểm cần sử dụng khí CO2, các đường nhánh xuống được trích ra từ đường trục chính. Sử dụng các van dành cho khí CO2 là van QF2A tại điểm sử dụng.

Đường ống khí CO2 được quy ước chung là sơn mầu đen toàn bộ.

Trước khi đưa vào vận hành phải được kiểm tra và dán tem kiểm định cho phép vận hành đường ống cấp khí.

Sau thời gian 1 năm phải tiến hành thử áp, kiểm tra lại toàn bộ đường ống để đảm bảo chất lượng không rò rỉ.

Toàn bộ đường ống khí công nghiệp phải được kết nối với nhau bằng phương pháp hàn, không được tiện ren kết nối. Tại mỗi điểm hàn đường ống, phải kiểm tra kỹ chất lượng mối hàn từng điểm trước khi kết nối thành 1 hệ thống đường ống.

Đường ống khí được thiết kế có nhiệm vụ dẫn khí từ trạm trung tâm đến các điểm sử dụng trong nhà máy.

Thông thường trong nhà máy, sử dụng các loại đường ống sau:

  • Đường ống dẫn khí CO2
  • Đường ống dẫn khí Nito
  • Đường ống dẫn khí Oxy
  • Đường ống dẫn khí Argon
  • Đường ống GAS

Một số quy ước về mầu của đường ống cấp khí.

  • Khí CO2: Sơn mầu đen toàn bộ
  • Khí O2: Sơn mầu xanh toàn bộ
  • Khí Ar: Sơn mầu vàng toàn bộ đường ồng

Công ty TNHH Venmer Việt Nam cung cấp dịch vụ lắp đặt đường ống khí CO2 trong nhà máy, bệnh viện, trạm chiết nạp. Chúng tôi cung cấp dịch vụ trọn gói bao gồm cung cấp khí, lắp đặt, bảo dưỡng.

Liên hệ: Mr Hoàng 09.06.05.04.21
