Mua SF6 dập hồ quang điện

by Bùi Thị Ngọc Ánh
Cung cấp bình khí SF6 40L

Máy cắt điện khí SF6(Sulfur Hexafluoride) là một thiết bị công nghiệp mới mẻ và ngày càng được sử dụng nhiều để thay thế các thiết bị lỗi thời trong ngành công nghiệp điện. Trước đây đã có nhiều thế hệ máy cắt điện được sử dụng. Tuy nhiên các thế hệ máy cắt điện cũ vẫn có nhiều hạn chế về mặt an toàn hoặc tính năng tiện dụng. sự ra đời của máy cắt điện SF6 đã khắc phục được những nhược điểm của các loại máy cắt trước đó. Để tạo môi trường làm việc an toàn hơn cho ngành điện, giảm thiểu rủi ro cho nhân viên vận hành, máy cắt điện SF6 đã dần thay thế cho các loại máy cắt điện khác. Mua SF6 dập hồ quang.

Máy cắt điện là gì ? Mua SF6 dập hồ quang

Máy cắt điện là thiết bị điện dùng để đóng cắt mạch điện ở mọi chế độ vận hành: chế độ không tải, chế độ tải định mức, chế độ sự cố, trong đó chế độ đóng cắt dòng ngắn mạch là chế độ nặng nề nhất. Quá trình đóng cắt mạch điện luôn ẩn chứa rất nhiều rủi ro và nguy hiểm. Do đó việc cải tiến các thiết bị đóng cắt điện luôn cần được quan tâm. Sự ra đời của máy cắt điện SF6 đã góp phần quan trọng trong sự phát triển chung của ngành công nghiệp điện. Mua SF6 dập hồ quang.

Máy cắt điện SF6 làm việc như thế nào? Mua SF6 dập hồ quang

Máy cắt điện SF6 là dùng khí SF6 để dập hồ quang và cách điện.

Trong máy cắt điện SF6 hồ quang sẽ nhanh chóng được dập tắt nếu có thổi hồ quang, Với máy cắt kiểu pittông tự thổi chỉ đòi hỏi khoảng 20% năng lượng của bộ truyền động do đó chỉ cần bộ truyền động nhỏ gọn, làm việc chắc chắn, đỡ ồn mà độ tin cậy cao. Do đó máy cắt SF6 được ưa chuộng sử dụng tại các trạm biến áp vì nó cần rất ít diện tích để lắp đặt nhưng độ an toàn rất cao. Mua SF6 dập hồ quang.

Sơ đồ nguyên lý làm việc của máy cắt điện SF6 kiểu tự thổi

Sơ đồ nguyên lý làm việc của máy cắt điện SF6 kiểu tự thổi

1. Mũ đầu vào, 2. Khí SF6, 3. Cách điện của MC, 4. Tiếp điểm hồ quang, 5. Tiếp điểm làm việc, 6. Miệng thổi, 7. Tiếp điểm hồ quang, 8. Xi lanh, 9.Pittông, 10. Mặt bích giữa có đầu ra, 11. Tiếp điểm trượt, 12. thanh truyền cách điện, 13. Sứ cách điện đỡ, 14. buồng cơ cấu truyền động của bình, 15. Cơ cấu chỉ vị trí, 16. Đáy bình cắt, 17. Cơ cấu thu bẩn, 18. Van nạp ga, 19. Cơ cấu động cơ lên cót lò xo, 20. Tay đòn, 21. Lò xo đóng, 22. Lò xo cắt, 23.Cơ cấu lên dây cót bằng tay. Mua SF6 dập hồ quang

Quá trình cắt diễn ra như sau: Khi có tín hiệu cắt, trục truyền động 4 quay, kéo theo hệ thống động của buồng cắt (gồm tiếp điểm động hồ quang 2, tiếp điểm động làm việc xilanh 6, miệng thổi cách điện 9 ) chuyển động tịnh tiến xuống dưới, đồng thời khí SF6 được nén trong xilanh 6, hệ tiếp điểm làm việc cắt trước rồi đến hệ tiếp điểm hồ quang. Sau khi hồ quang phát sinh, miệng thổi 9 được giải phóng khỏi tiếp điểm hồ quang 8, khí nén được thoát ra thổi tắt hồ quang. Thường ở mỗi bình cắt có đồng hồ chỉ áp suất khí và có van nạp khí bổ sung. Mua SF6 dập hồ quang

Ngoài máy cắt điện SF6 thì cũng có những dạng máy cắt khác như máy cắt điện dập hồ quang bằng dầu cách điện và máy cắt điện dập hồ quang bằng chân không. Tuy nhiên máy cắt SF6 vẫn luôn dẫn đầu về tính an toàn và tiện dụng. Mua SF6 dập hồ quang.

Giới thiệu về khí SF6

Đặc tính khí SF6:

Sulfur Hexafluoride(SF6) tinh khiết là chất khí không màu, không mùi, không độc. Cấu tạo phân tử gồm một nguyên tử lưu huỳnh (S) liên kết với sáu nguyên tử fluo (F). Ở điều kiện nhiệt độ phòng Sulfur Hexafluoride không phản ứng với các chất khác, bởi vì nó có tính chất “trơ” về hóa học. Khí Sulfur Hexafluoride nặng hơn so với không khí trên năm lần. Mua SF6 dập hồ quang.

Khí Sulfur Hexafluoride là một loại khí cách nhiệt, cách điện rất tốt và rất hiệu quả. Nên nó được sử dụngnhiều trong các thiết bị điện. Nhất là trong máy cắt điện với chức năng dập hồ quang. Mua SF6 dập hồ quang.

Nơi nào cung cấp khí SF6?

VENMER VIỆT NAM là đơn vị cung cấp khí công nghiệp tại Hà Nội. Chuyên cung cấp Khí SF6 cho ngành điện, các trạm biến áp cao và trung thế. Mua SF6 dập hồ quang

Khí SF6 được cung cấp bởi VENMER với đầy đủ các chứng từ sau:

♦ Giấy chứng nhận chất lượng của nhà sản xuất (CQ)

♦ Giấy chứng nhận ngồn gốc xuất xứ (CO)

♦ Phiếu an toàn hóa chất  (MSDS) bằng tiếng Việt và tiếng Anh.

♦ Hướng dẫn sử dụng, bảo quản, vận chuyển bình chứa áp lực.

 Tiêu chuẩn chất lượng khí SF6 được cung cấp bởi VENMER

Độ tinh khiếtPurity99,95%
Oxygen(O2)≤ 40,0 ppm
Nitrogen(N2)≤ 160 ppm
Carbon Tetrafluoride(CF4)≤ 200 ppm
Acid(HF)≤ 0,1 ppm
Hydrolyze Fluoride≤ 0,1 ppm
Mineral Oil≤ 0,5 ppm
Moisture(H2O)≤ 0,8 ppm

Đặc điểm chai áp lực chứa SF6:

Chai áp lực chứa khí SF6 sử dụng trong nghành điện
chai khí SF6

Thể tích chai: chai 10L chứa 10kg khí, chai 40L chứa 50kg khí,

Áp suất: 21bar

Van đầu ra:  QF-2C

Cách xác định: chai màu xám hoặc màu xanh lá

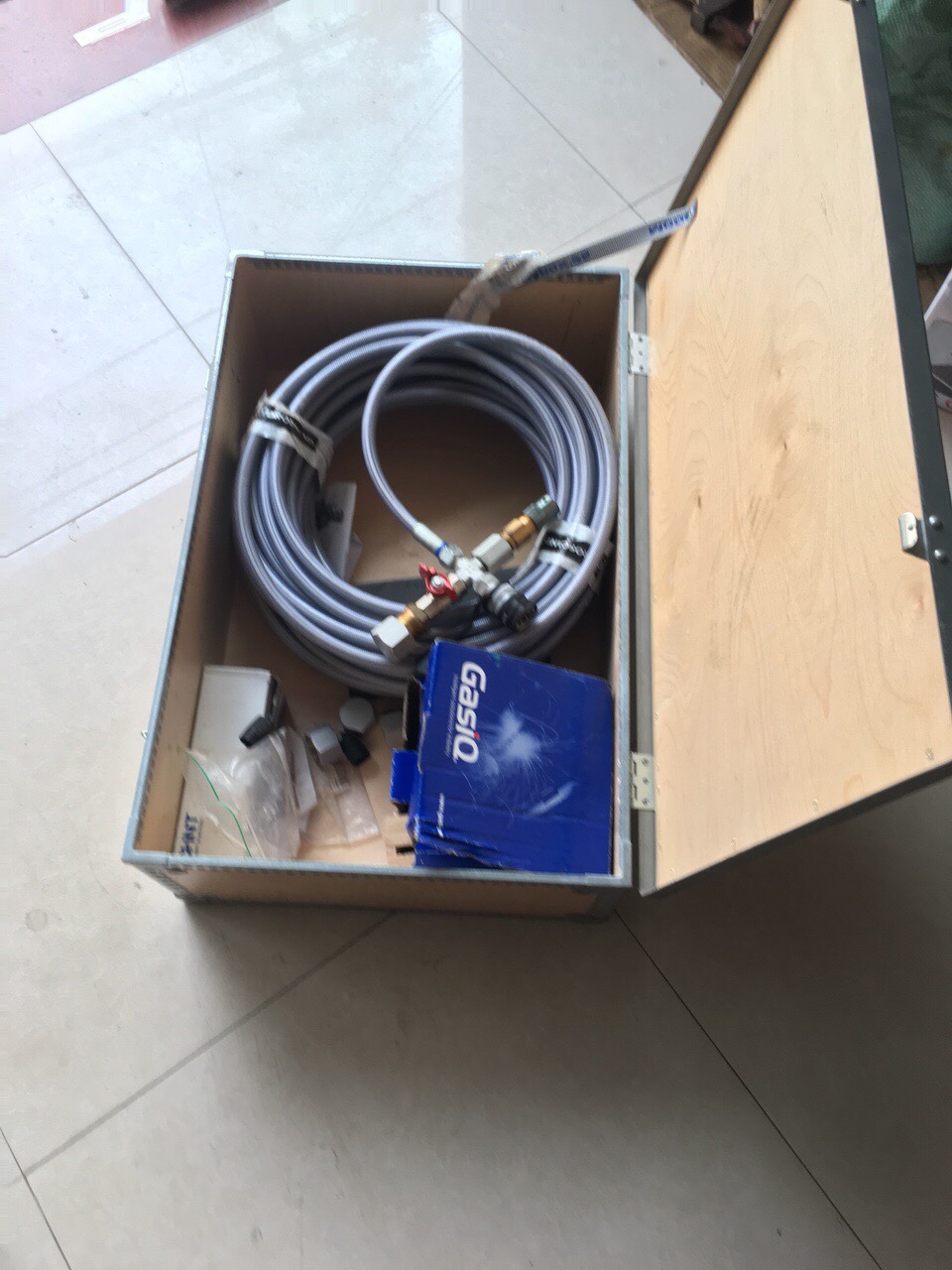

Khí nén được đưa vào máy cắt điện SF6 bằng thiết bị nạp

thiết bị nạp khí SF6 vào máy cắt điện SF6
thiết bị nạp SF6 vào máy cắt điện

Nơi Cung cấp bình khí SF6

Công ty TNHH Venmer Việt Nam là đơn vị cung cấp khí công nghiệp và cung cấp Khí SF6 cho ngành điện. Các trạm biến áp cao và trung thế.

Để đảm bảo sự an toàn và kéo dài tuổi thọ của khí SF6 và các thiết bị chứa SF6. Thì việc kiểm soát chất lượng SF6 trong các thiết bị cũng phải được hết sức lưu ý. Cần kiểm tra sự tích tụ các sản phẩm phân huỷ ăn mòn như SO2 có trong khí SF6. Đo độ ẩm của khí SF6. Kiểm tra để phát hiện sớm sự rò rỉ. Bên cạnh đó, khí SF6 trong các thiết bị điện phải được thu hồi bởi các nhân viên đã qua đào tạo. Để đảm bảo việc giảm thiểu sự phát thải loại khí nhà kính này vào bầu khí quyển nhằm bảo vệ môi trường. SF6 trong dập hồ quang.

Liên hệ với chúng tôi để nhận được tư vấn và báo giá phù hợp về khí SF6 .

Liên hệ : Mr Hoàng 0906 050 421
